试验与测试液压系统

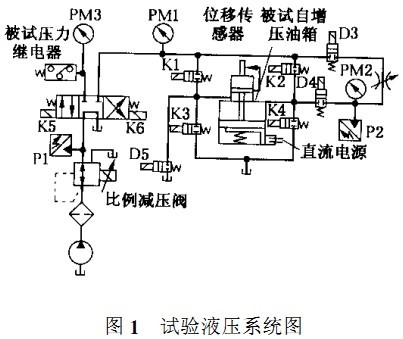

为了完成自增压油箱和压力继电器的各项测试项目,特设计试验液压系统如图!所示1图中,三位四通换向阀用于测试元件的切换。K1 -K4 控制的4个截止型二位二通电磁阀用于分别控制自增压油箱高压和低压油腔的进、出油,以便使高压和低压腔进油、出油和活塞移动。三通型电液比例减压阀用于控制自增压油箱和压力继电器的试验压力。P1为压力传感器。由于压力继电器PSA和自增压油箱控制的压力范围差别较大,因此特设置2个不同量程的精密压力表 PM1、PM3,分别为测量自增压油箱和压力继电器PSB控制压力的定标用。由于自增压油箱的低压起动压力和自增压压力均较低,只在0.02~0.15MPa以下,因此采用节流阀给低压腔充油,用低压压力传感器P2和位移传感器测量自增压油箱低压起动时的低压起动压力和自增压压力。为使测试时不受高压腔压力影响,特设置一直接通油箱的由D5控制的截止型二位二通阀。为保护低压压力传感器P2和低压精密压力表PM2,又特设置了由D3、D4控制的截止型二位二通阀。
