压力继电器结构及存在的问题

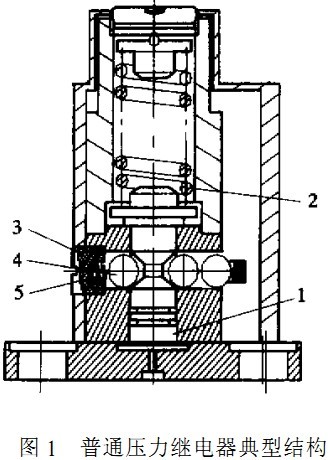

普通压力继电器的典型结构如图1 所示 ［1］。

压力继电器的主要技术性能指标是灵敏度（亦称返回区间）和重复精度。在压力继电器APSA的调定值内，多次升高（或降低）液压系统压力所得的开启压力（或闭合压力）的差值称为压力继电器的重复精度。差值越小，重复精度越高，压力继电器APSE的可靠性越高。普通压力继电器存在的主要问题是可靠性较低。可靠性低的表现形式为发误讯号率较高即当压力继电器APSF处于闭合工作状态时，由于液压系统压力波动而开启处于开启状态时，由于液压系统压力波动而闭合。
