耐震压力表AT,DT型号说明

AT	-63	-50K		-A1	-T	-02
系列号码	表面直径	压力范围		安装方式	接头螺纹	接头尺寸
耐震压力表 AT：直入式滚盖充油 (标准型) DT：埋入式 滚盖充油 (标准型)	40：40mm 50：50 mm 63：63mm 100：100 mm 150：150mm	Kgf/cm² 35 50 70 100 150 250 350 500	MPa 3.5 5.0 7.0 10.0 15.0 25.0 35.0 50.0	A1：直入无缘 (标准型) B1：埋入前缘中孔 (标准型)	T：PT(标准型) N：NPT P：PF	02：1/4" (Ø63用) 03： 3/8" (Ø100用) 04：1/2" (Ø150用)

备注：1、标准品皆有内充甘油，若不需充油者，请洽本公司。2、本公司之标准压力范围为Kgf/cm²/psi 双刻度，若需要 Bar及MPa请洽本公司技术部。

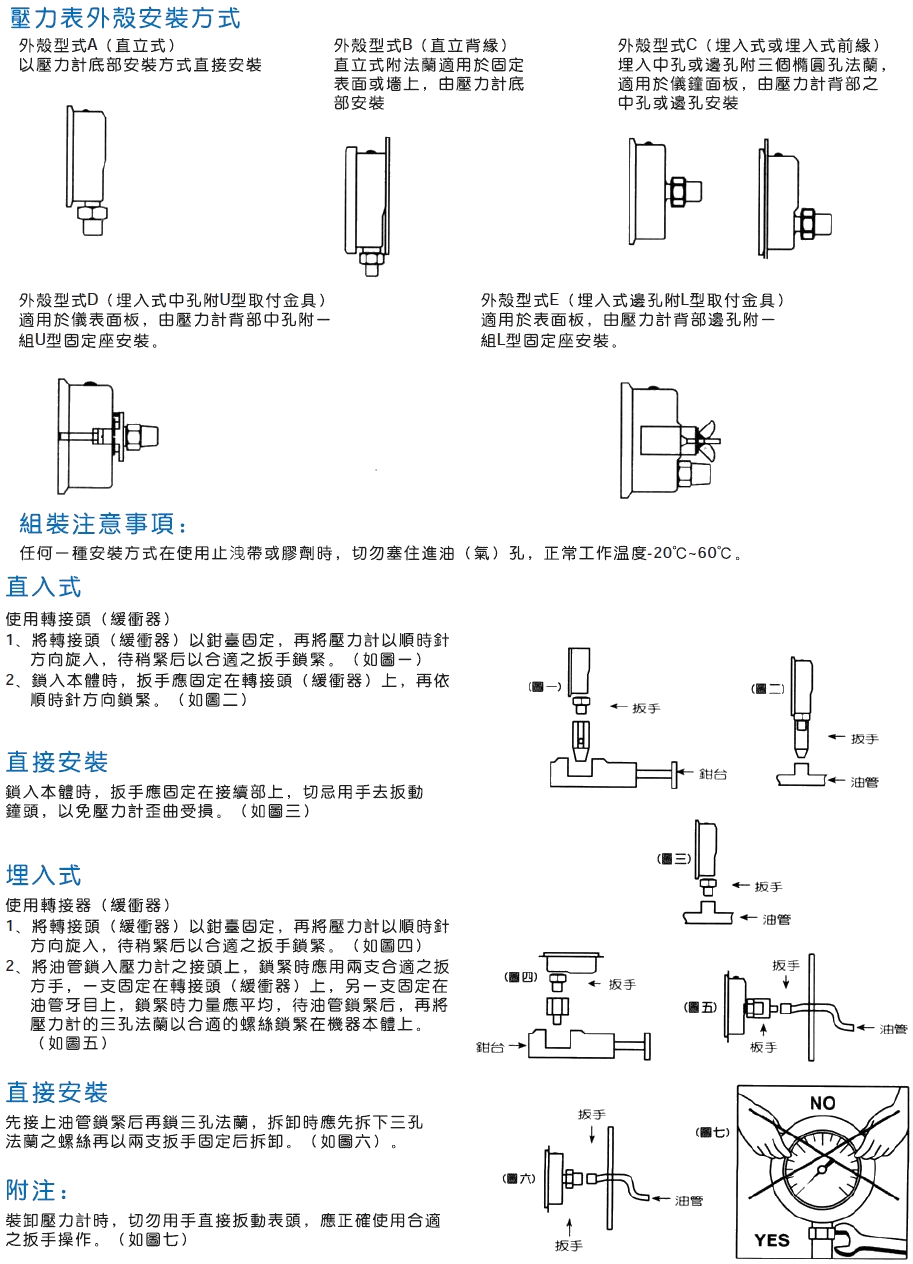

耐震压力表AT,DT安装方法

电接点压力表AT,DT安装方法下载

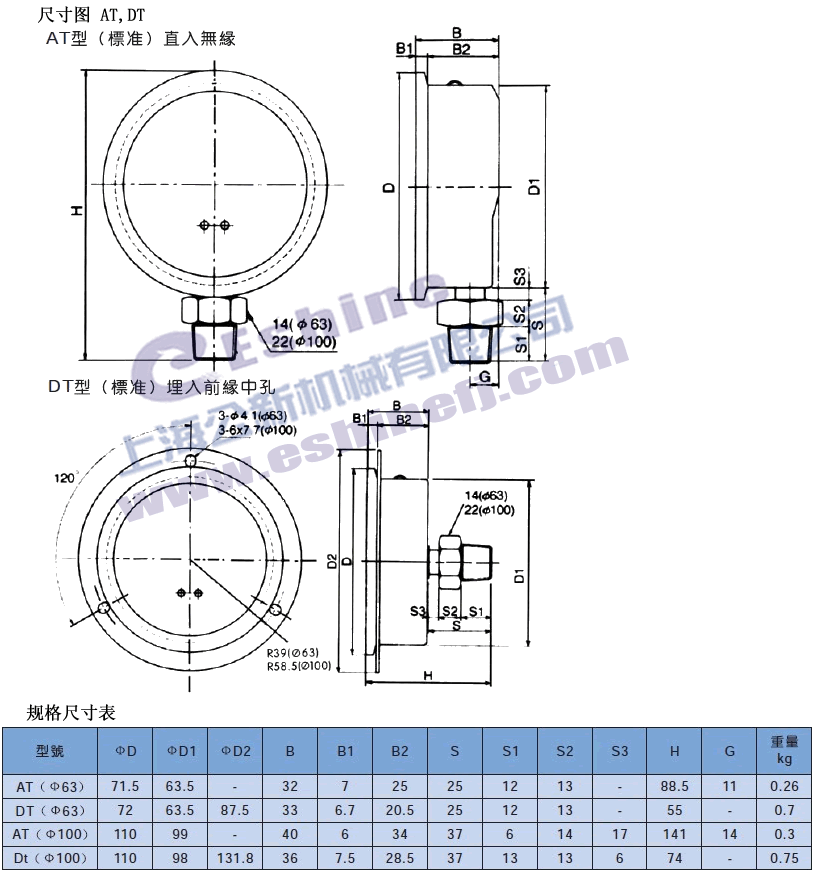

耐震压力表AT,DT尺寸图

耐震压力表AT,DT尺寸图下载

1、耐震压力表AT,DT壳体：不锈钢AISI 304，提供直入式和埋入式;巴登管：铜或磷青铜。
2、耐震压力表AT,DT内机：铜。
3、耐震压力表AT,DT接头部分：铜，1/4"、3/8"、1/2" 、NPT、PT、PF;精确：标准型正负1%F、S。
4、耐震压力表AT,DT刻度单位：标准品为kgf/cm²/psi。
5、耐震压力表AT,DT防爆孔：油盖上方有防爆孔，预防超过使用范围。并可更换甘油。
6、耐震压力表AT,DT正常工作温度：-20度∼70度。
