1、高压球阀YJZQ主要用于液压管路中控制油液的流通和截止。本球阀具有流阻损失小、密封性能可靠、操作方便、外观精美等特点。
2、高压球阀YJZQ主要由阀体、球体、阀杆、手柄和密封装置组成。阀体采用钢质锻件，表面镀铬。同时也提供本型不锈钢球阀。本性高压球阀主要有三种连接方式：外螺纹式、内螺纹式和板式。 高压球阀YJZQ有如下型号：YJZQ-J10N,YJZQ-J15N,YJZQ-J20N,YJZQ-J25N,YJZQ-J32N,YJZQ-J40N,YJZQ-J50N,YJZQ-J10W,YJZQ-J15W,YJZQ-J20W,YJZQ-J25W,YJZQ-J32W,YJZQ-J40W,YJZQ-J50W,YJZQ-J10B,YJZQ-J15B,YJZQ-J20B,YJZQ-J25B,YJZQ-J32B,YJZQ-J40B,YJZQ-J50B。 |
| Y | JZQ | -* | * | * |
| 适用范围 | 名称代号 | 压力范围Mpa | 公称通径mm | 连接型式 |
| 液压系统 | 球型截止阀 | J：31.5Mpa H：20Mpa |
10∼50mm | N：内螺纹连接式 W：外螺纹连接式 B：板式连接式 |
备注：1、最高压力：31.5Mpa。2、适用介质：矿物油、水-乙二醇、乳化液。3、介质温度：-20度～+65度。
| 型号 | DN (mm) |
尺寸表mm | 重量Kg |
| DM | |||
| YJZQ-J10N | 10 | M18×1.5 | 0.5 |
| YJZQ-J15N | 15 | M22×1.5 | 0.7 |
| YJZQ-J20N | 20 | M27×2 | 0.9 |
| YJZQ-J25N | 25 | M33×2 | 1.3 |
| YJZQ-J32N | 32 | M42×2 | 1.9 |
| YJZQ-J40N | 40 | M48×2 | 3.5 |
| YJZQ-J50N | 50 | M64×2 | 5.8 |
| YJZQ-J10W | 10 | M27×1.5 | 0.7 |
| YJZQ-J15W | 15 | M30×1.5 | 0.9 |
| YJZQ-J20W | 20 | M36×2 | 1.3 |
| YJZQ-J25W | 25 | M42×2 | 1.9 |
| YJZQ-J32W | 32 | M52×2 | 3.5 |
| YJZQ-J40W | 40 | M64×2 | 5.8 |
| YJZQ-J50W | 50 | M72×2 | 9.7 |
| YJZQ-J10B | 10 | - | 6 |
| YJZQ-J15B | 15 | - | 10 |
| YJZQ-J20B | 20 | - | 15 |
| YJZQ-J25B | 25 | - | 20 |
| YJZQ-J32B | 32 | - | 24 |
| YJZQ-J40B | 40 | - | 30 |
备注：1、订货时需写明型号代码全称，如：工作压力3.15Mpa，通径15mm内螺纹连接式高压球阀：YJZQ-J15N。2、此阀O型密封圈采用GB3452.1-92标准，如对此高压球阀有特殊要求请洽询本公司。

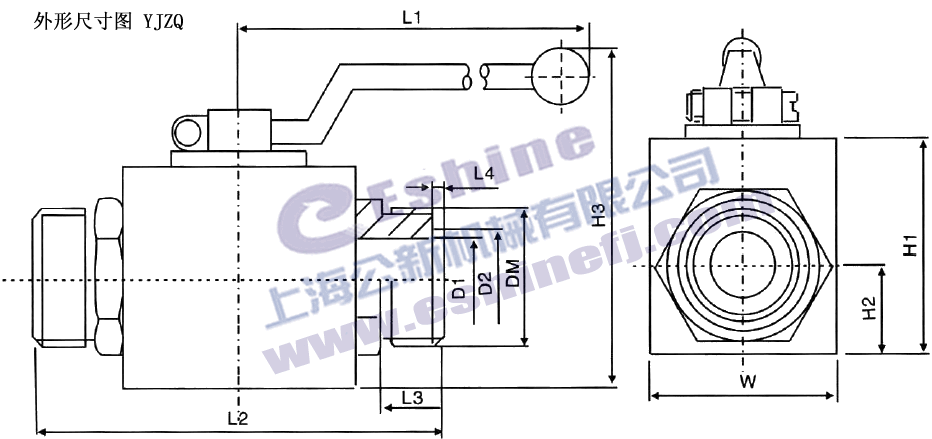

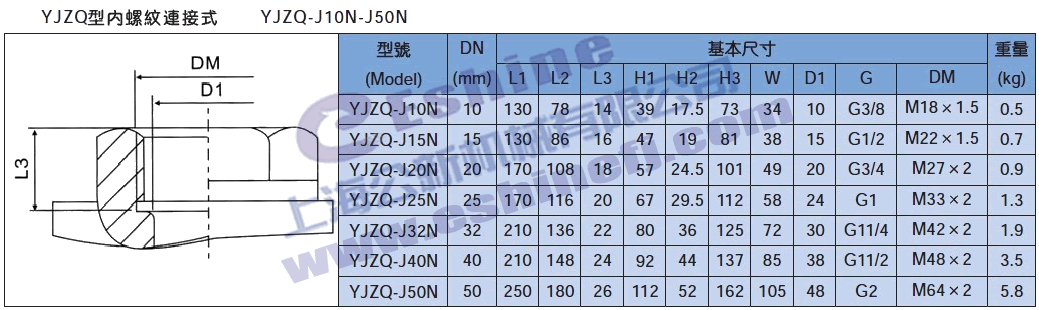

高压球阀YJZQ外形尺寸下载 高压球阀YJZQ内螺纹连接式尺寸图下载

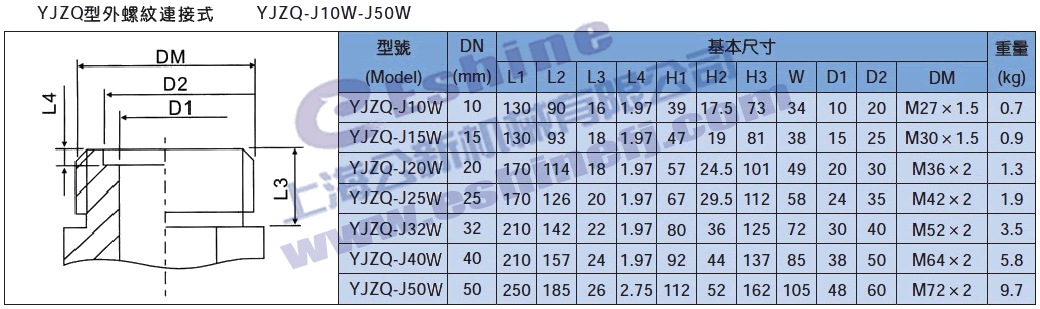

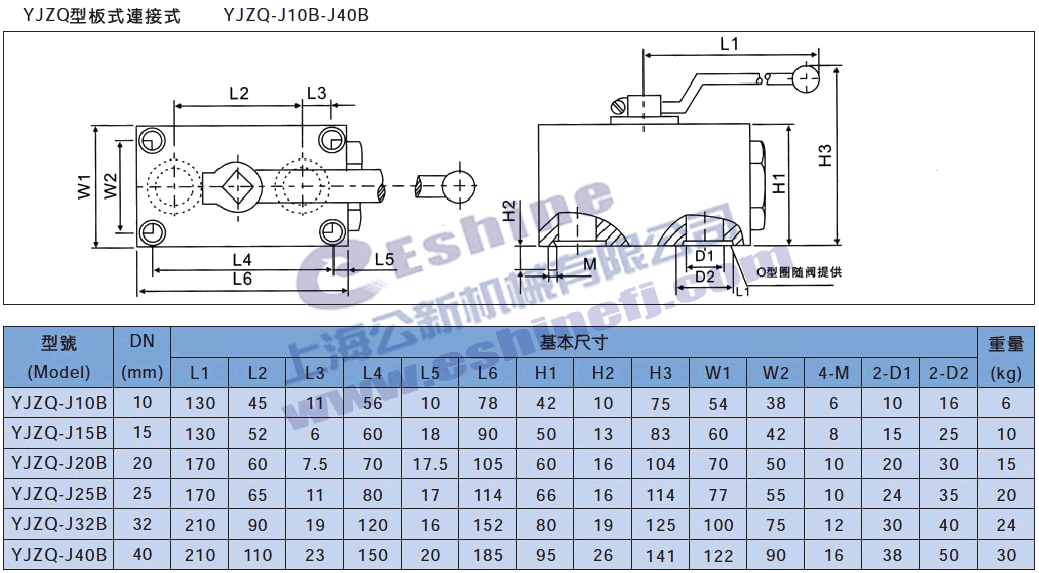

高压球阀YJZQ外螺纹连接式尺寸图下载 高压球阀YJZQ板式连接式尺寸图下载
